EPC · výstavba na klíč

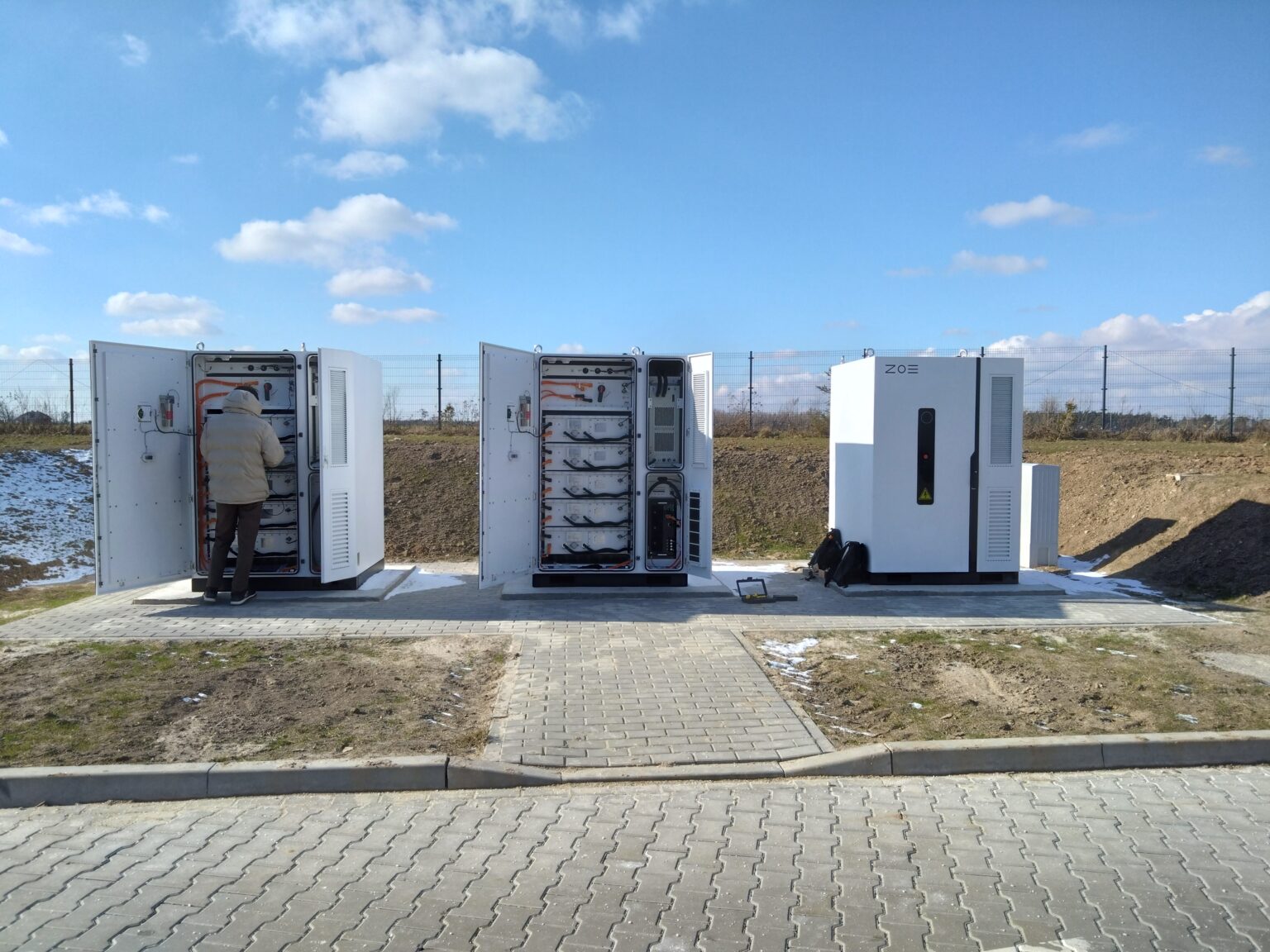

Stavíme bateriová úložiště na klíč

Od prováděcího projektu přes stavební a elektromontážní práce až po připojení k síti a uvedení do provozu. Realizujeme se zkušenými dodavatelskými partnery, Scavolt koordinuje celek a odpovídá za harmonogram, kvalitu a přejímky.

Jedno kontaktní místoOsvědčení partneřiPřejímky v souladu s NC RfGPlynulý přechod do O&M

Zobrazit rozsah EPC Vyžádat nabídku

Rozsah EPC

Vše, co stavba úložiště vyžaduje

Přebíráme projekt ve fázi RTB a dovádíme ho až ke komerčnímu provozu (COD).

Prováděcí projekt

Stavební a prováděcí projekt, návrh uspořádání a koordinace profesí na základě dokumentace RTB.

Nákup a logistika

Dodávky BESS, PCS, transformátorů a rozváděčů – harmonogram, doprava a tovární přejímky.

Stavební práce

Příprava území, základy, vnitřní komunikace, odvodnění a oplocení.

Elektroinstalace

Kabeláž NN a VN, rozváděče, uzemnění a ochrana před bleskem.

Stanice a přípojka

Transformační stanice VN/VVN a připojení k síti v koordinaci s PDS.

Automatizace a SCADA

Integrace EMS, telemetrie pro PDS, monitoring a vzdálený přístup.

Požární bezpečnost

Systémy detekce a hašení, bezpečnostní zóny a požární posouzení.

Uvedení do provozu a přejímky

Testy FAT/SAT, uvádění do provozu, testy souladu s požadavky PDS a COD.

Jak pracujeme

Šest kroků ke komerčnímu provozu

Projekt

revize dokumentace RTB, prováděcí projekt

Nákup

BESS, PCS, transformátor, rozváděče

Výstavba

zemní práce, základy, komunikace

Montáž

osazení kontejnerů, kabeláž, stanice

Uvedení do provozu

uvádění do provozu, testy PDS a NC RfG

COD a O&M

předání, dokumentace, provoz

Rozsah a rozpočet

Každá položka spočítaná dřív, než začne stavba

Rozsah EPC zpracováváme podle podrobného kontrolního seznamu. U každého projektu oceňujeme každou položku zvlášť a určujeme, kdo za ni odpovídá – od poplatků za připojení po testy souladu s NC RfG.

187

položek v kontrolním seznamu

kategorií prací

154

položek v základním rozsahu

možností a variant k porovnání

Kdo realizujeScavolt / partner EPCEPC + PDSProvozovatel sítě (PDS)Dodavatel zařízeníLaboratoř a certifikaceProjektanti a specialisté

ATrasa VN 15 kV a přípojka z rozvodny VVN/VN29 položek

A01Poplatek za žádost o připojení

A02Záloha na poplatek za připojení

A03Zajištění plnění smlouvy

A04Konečný poplatek za připojení

A05Poplatek za kabel VN nad 200 m

A06Kabel VN 15 kV 3 × XRUHAKXS 1×120/50

A07Uložení kabelu VN do výkopu

A08Strojní výkop kabelové rýhy

A09Chránička DVK/HDPE Dz160

A10Zásyp a hutnění výkopu

A11Výstražná fólie

A12Vnitřní kabelová koncovka VN

A13Venkovní kabelová koncovka VN

A14Spojka VN

A15Koncový kabelový sloup

A16Průběžný kabelový sloup

A17Připojení do rozváděče VN v rozvodně

A18Nové pole VN v rozvodně

A19Poplatek PDS za připojení

A20Optický kabel ADSS 24 vláken

A21Optický rozvaděč v rozvodně

A22Svary optických vláken

A23Mezilehlý rozvaděč

A24Napěťová zkouška kabelu VN (VLF)

A25Měření částečných výbojů a tg δ

A26Měření izolačního odporu kabelu VN

A27Kontrola sfázování a prohlídka koncovek

A28Měření útlumu optiky (OTDR)

A29Projekt a schválení přípojky VN

BÚprava území11 položek

B01Odstranění porostů a ornice

B02Příprava pláně pod komunikace a plochy

B03Asfaltová příjezdová cesta

B04Manipulační plocha ze zámkové dlažby

B05Panelové oplocení v = 2,0 m

B06Posuvná vjezdová brána s pohonem

B07Technologická branka

B08Kamerový systém CCTV

B09LED osvětlení areálu

B10Zatravnění

B11Síť IT / LAN

CÚložiště, rozváděče, testy, uvedení do provozu a NC RfG81 položek

C01Základ pro kontejner BESS 20 ft

C02Základ pro kontejner BESS 40 ft

C03Vyrovnání terénu pod kontejnery

C04Doprava a vykládka kontejneru 20 ft

C05Doprava a vykládka kontejneru 40 ft

C06Strojní a svářečské práce u kontejneru

C07DC kabeláž mezi moduly

C08Uzemnění kontejneru BESS

C09Kabelové spojení VN u kontejneru

C10Rozváděč NN 0,4 kV – AC skříň

C11Řídicí a telekomunikační kabeláž

C12Uvedení BESS do provozu a testy FAT/SAT

C13Technický projekt a schválení

C14Technický dozor investora

C15Rozváděč VN – vývodové pole

C16Rozváděč VN – transformátorové pole

C17Rozváděč VN – měřicí pole

C18Rozváděč VN – spínací pole

C19Rozváděč VN – venkovní kryt IP54

C20Rozváděč VN – přípojnice Cu 630 A

C21Vnitřní kabel VN YHAKXS 3×95

C22Ochranné relé VN

C23Vlastní napájení rozváděče 24 V DC

C24Montáž rozváděče VN

C25Montáž dalšího pole VN

C26Uvedení rozváděče do provozu (IEC 62271)

C27Prováděcí projekt rozváděče VN

C28Varianta: rozváděč VN ve skidu dodavatele

C29Kabel VN ze skidu PCS do místa připojení

C30Výkop a zásyp vnitřní rýhy

C31Chránička Dz110 – vnitřní trasa

C32Konfigurace a integrační testy BMS / EMS

C33Dokumentace skutečného provedení BESS

C34Montáž kontejnerů BESS

C35Montáž rozváděče NN

C36Montáž přístrojových transformátorů CT/VT

C37Napěťová zkouška rozváděče VN

C38Kontrola sfázování rozváděče

C39Uzemnění stanice

C40Označení stanice (BOZP, jednopólové schéma)

C41Napěťová zkouška transformátoru

C42Rozbor transformátorového oleje (DGA)

C43Měření odporu vinutí transformátoru

C44Měření převodu transformátoru

C45Měření ochrany před úrazem elektřinou

C46Měření odporu uzemnění

C47Měření kvality energie – 7 dní

C48Kontrola ochran a nastavení

C49Testy ochrany rozhraní (anti-islanding)

C50Měření filtrů harmonických

C51Kalibrace záznamníku kvality energie

C52Měření EMC

C53Dokumentace EON (PGMD)

C54EON – testy bez napětí

C55EON – účast PDS při testech

C56ION-1 – testy SCADA a dálkového ovládání

C57ION-1 – testy řídicích algoritmů

C58ION-1 – ověření ostrovního provozu

C59První nabití ze sítě

C60Test plného cyklu nabití a vybití

C61Měření vlastní spotřeby v pohotovosti

C62Zahoření systému – burn-in 72 h

C63Osvědčení o připojení

C64Provozní smlouvy – distribuce a prodej

C65Aktualizace provozních pravidel PDS

C66Certifikace NC RfG – modul úložiště

C67Ověření souladu firmwaru

C68Soudní překlad certifikátu NC RfG

C69Zápis do seznamu PTPiREE

C70Protokol o zkouškách a certifikát NC RfG

C71Soudní překlad protokolu o zkouškách

C72ION-2 NC RfG – kompletní testy souladu

C73NC RfG – test LFSM-O

C74NC RfG – test LFSM-U

C75NC RfG – test jalového výkonu

C76NC RfG – test odolnosti proti poklesům (LVRT)

C77NC RfG – test ostrovního provozu

C78PGMD – dokument výrobního modulu

C79Karta zařízení PTPiREE a firmware

C80Školení personálu PDS

C81Aktualizace dokumentace SCADA

DTelemechanika – RTU, SCADA, EMS, protokoly13 položek

D01Modulární RTU s moduly I/O

D02Skříň telemechaniky s UPS

D03Konfigurace RTU a datových map

D04Licence softwaru SCADA

D05Redundantní průmyslový switch

D06Router / firewall GSM/LTE

D07Signální a řídicí kabeláž

D08Mapování EMS/BMS do SCADA PDS

D09Testy FAT u výrobce

D10Testy SAT na místě s PDS

D11Testy komunikace s PDS (1–3 měs.)

D12Zkouška spojení GSM/LTE a redundance

D13Ověření protokolů IEC 61850 / 104

EObchodní měření20 položek

E01Obchodní elektroměr MID tř. 0,2S

E02Měřicí oddíl ve skidu

E03Kabeláž měřicích obvodů CT/VT

E04Projekt obchodního měření

E05Úřední ověření elektroměru

E06Převzetí měření ze strany PDS

E07Integrace dat s AMI / SCADA PDS

E08Varianta: CT tř. 0,2S

E09Varianta: VT tř. 0,2

E10Varianta: kalibrace CT/VT

E11Měřicí brána / záznamník

E12Redundantní CT – brána

E13Redundantní VT – brána

E14Samostatná měřicí skříň IP54

E15Měřicí kabeláž – brána

E16Konfigurace brány s PDS / PPS

E17Kalibrace CT/VT a elektroměru (akreditovaná laboratoř)

E18Uvedení a převzetí brány s PDS

E19Projekt měření brány

E20Licence AMI / systémový poplatek

Navíc kategorie F obsahuje 14 volitelných položek (mj. zeleň, chodníky, vyrovnání terénu, typové zkoušky) a kategorie G 19 alternativních variant, které umožňují porovnat řešení a ceny. Jednotkové ceny uvádíme v nabídce pro konkrétní projekt.

Model realizace

Stavíme s partnery, odpovídáme za celek

Spojujeme znalost technologie BESS se zkušenostmi dodavatelských partnerů. Díky tomu je úložiště navrženo a postaveno s ohledem na to, jak bude pracovat a vydělávat v dalších letech.

Jedno kontaktní místo

Scavolt vede projekt od začátku do konce: harmonogram, rozpočet, reporting a komunikaci s PDS.

Partneři vybraní pro projekt

Stavební a elektromontážní práce provádějí osvědčení partneři se zkušenostmi v OZE a sítích VN/VVN – vybraní podle rozsahu a lokality.

Dozor a kontrola kvality

Náš tým dozoruje stavbu, provádí dílčí a konečné přejímky a dbá na dokumentaci skutečného provedení.

Ukázková dokumentace

GPZ Scavolt – stanice ST-BESS 4000 kVA

Takto vypadá dokumentace, kterou připravujeme před stavbou: koncepce transformační stanice 15,75/0,69 kV pro bateriové úložiště se čtyřmi měniči PCS.

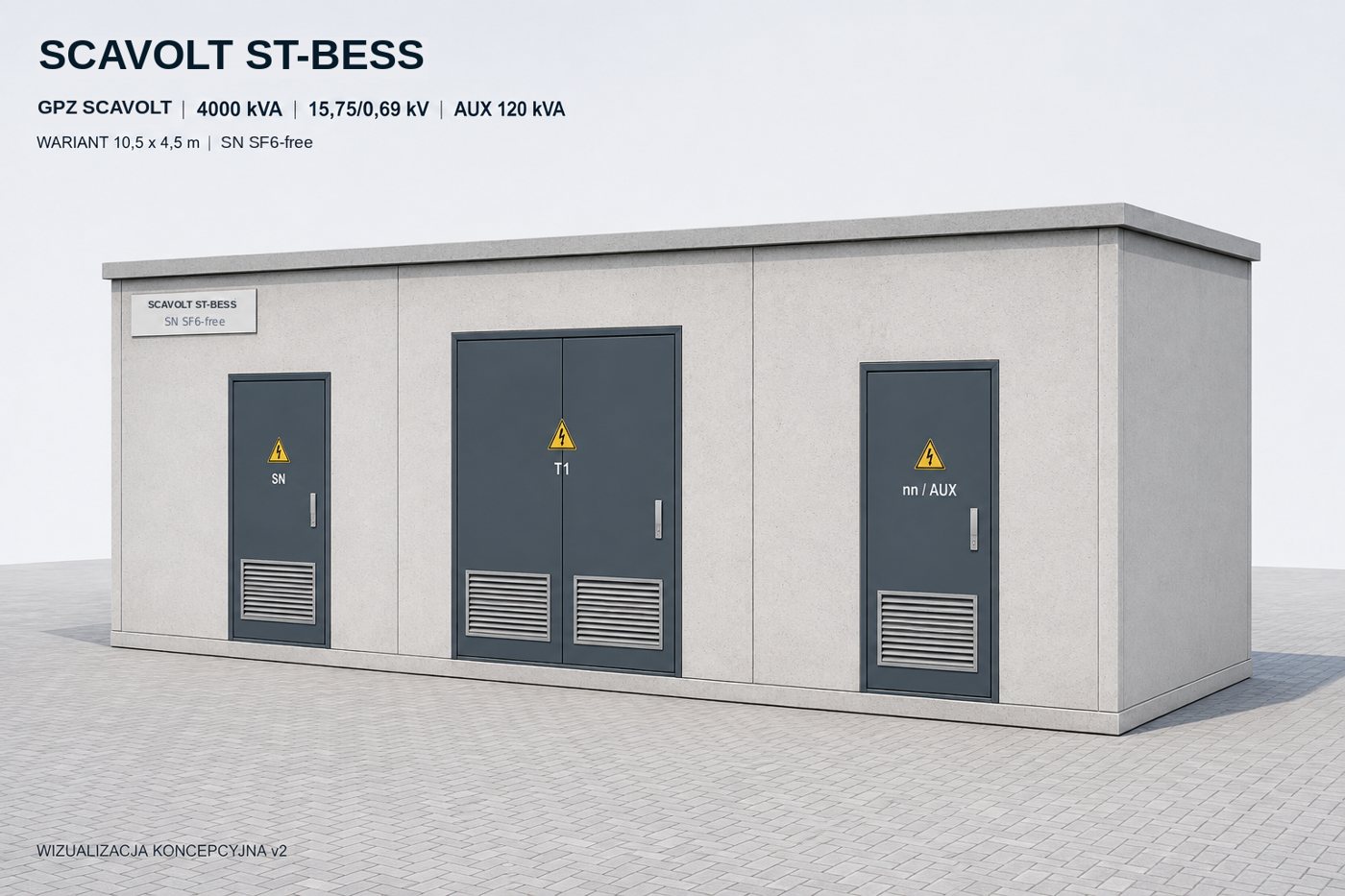

Vizualizace stanice ST-BESS – GPZ Scavolt — 3D vizualizace – vnější pohled, kryt 10,5 × 4,5 m

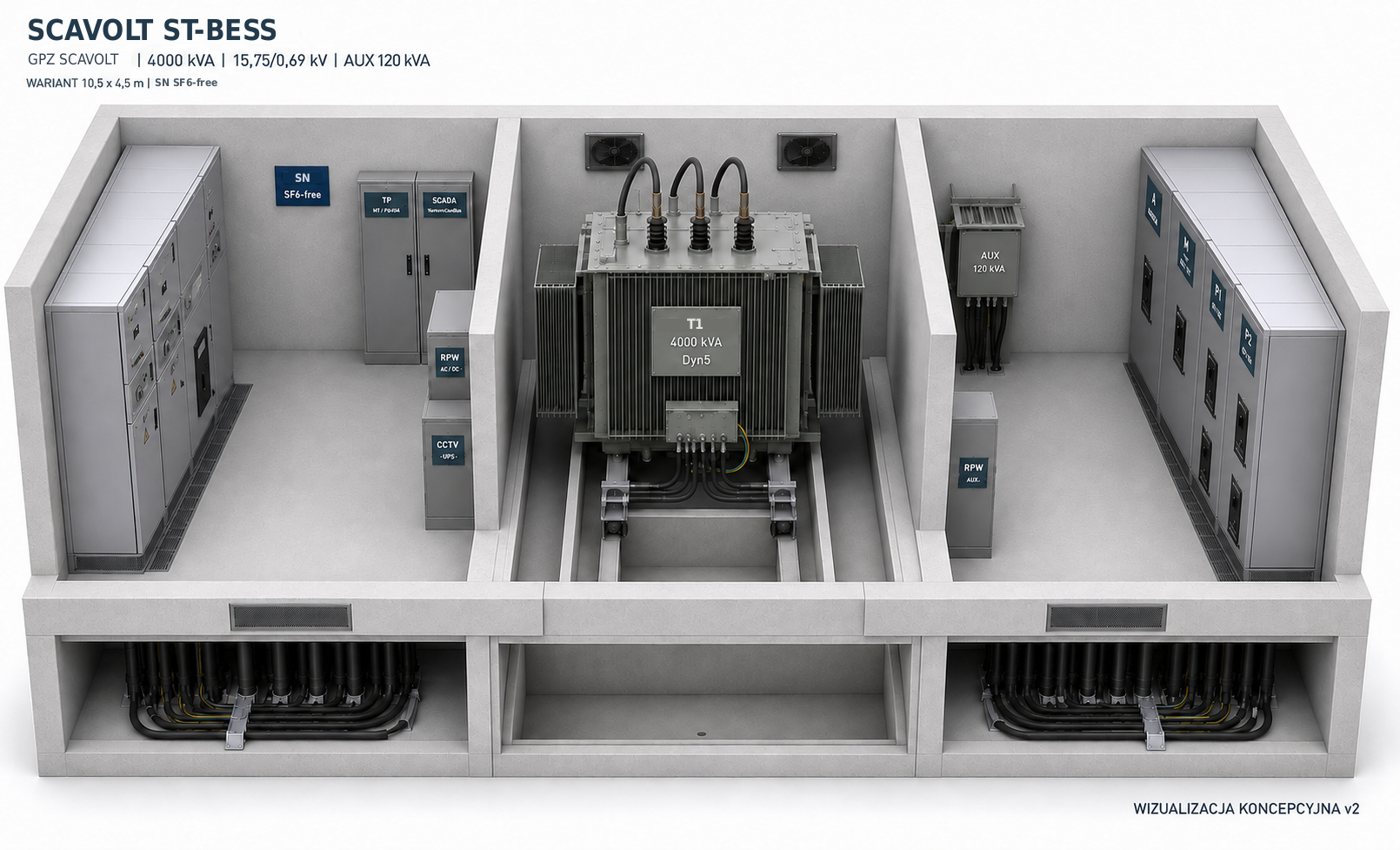

Řez stanicí ST-BESS – interiér — Interiér: rozváděč VN, transformátor 4000 kVA, rozváděč NN

Rozsah dokumentace

Půdorys a pohledy krytu

Pohledy rozváděčů VN a NN

Jednopólové schéma hlavních obvodů

Vlastní spotřeba, měření a automatika

Výběr transformátoru a přístrojů

3D vizualizace stanice

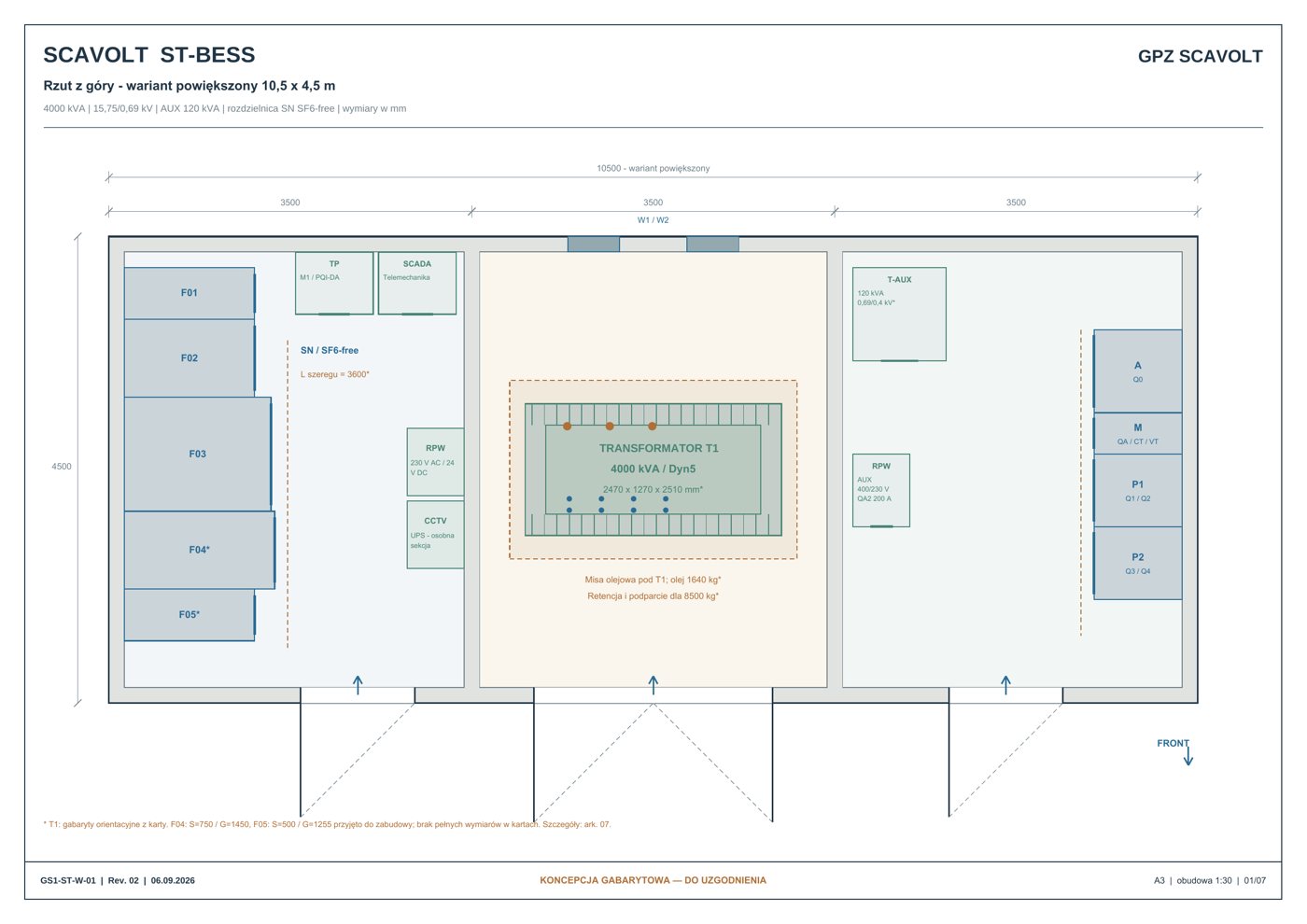

Půdorys stanice ST-BESS — List 01 – půdorys, varianta 10,5 × 4,5 m

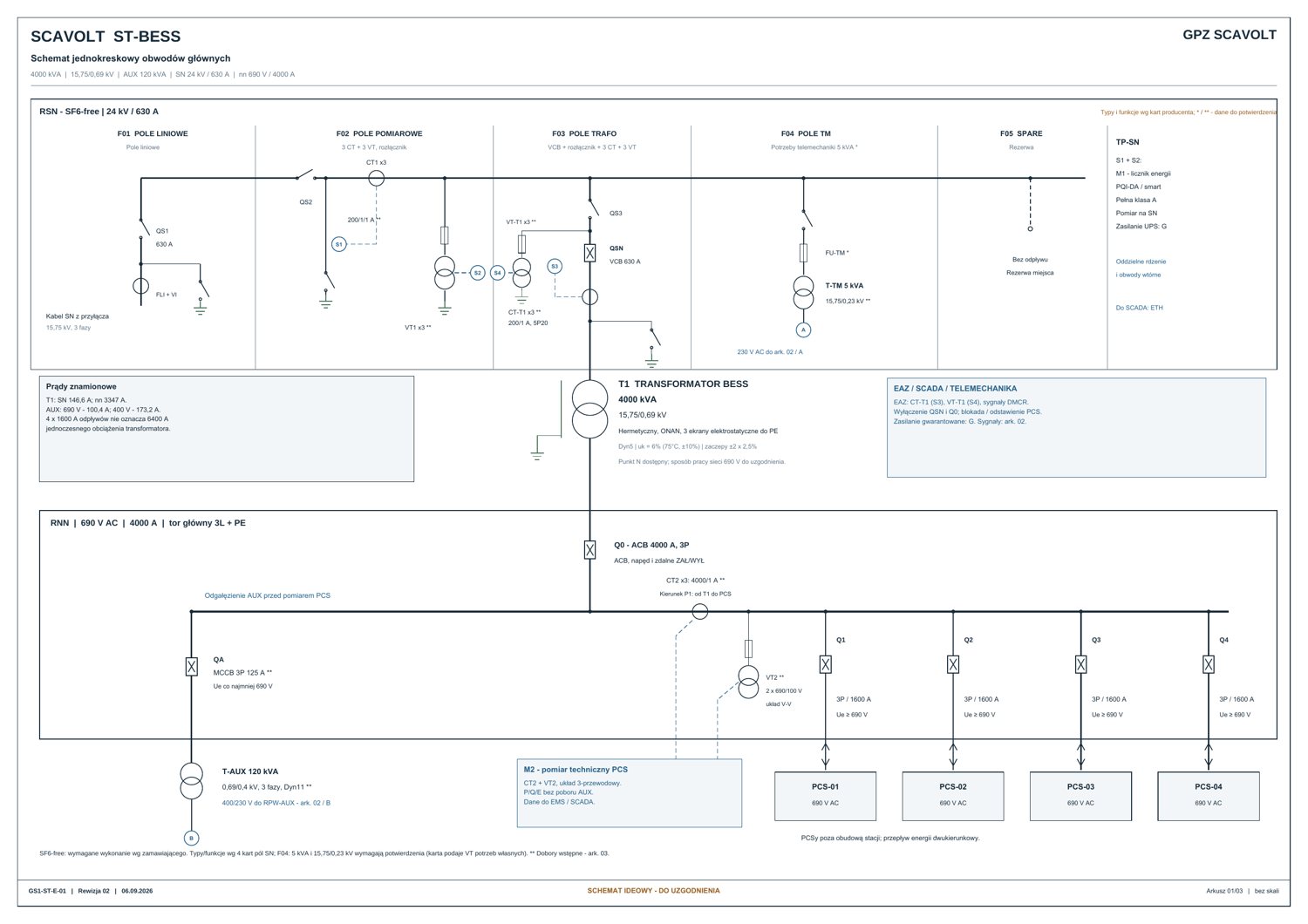

Jednopólové schéma stanice ST-BESS 4000 kVA — Jednopólové schéma – VN 15,75 kV, NN 690 V, 4 × PCS

PDF

Půdorysy a pohledy

Kryt, rozváděče VN a NN, vlastní spotřeba, 3D vizualizace, katalogové údaje

7 listů A3 · 5,4 MB · PL

Stáhnout ↓

PDF

Principiální schéma

Jednopólové schéma hlavních obvodů, vlastní spotřeba, měření a automatika

3 listy A2 · 0,5 MB · PL

Stáhnout ↓

Kvalita

Standardy, které chrání vaši investici

BOZP a koordinace

Plán BOZP, koordinace subdodavatelů a bezpečná organizace staveniště.

Soulad se sítí

Přejímky a testy v souladu s požadavky PDS a kodexem NC RfG.

Dokumentace

Kompletní dokumentace skutečného provedení, protokoly a provozní návody.

Kontinuita po COD

Plynulý přechod do O&M: monitoring 24/7 a garantovaná dostupnost >95 %.

Máte projekt RTB? Naceníme stavbu

Pošlete nám podmínky připojení, výkon a kapacitu úložiště a lokalitu. Připravíme rozsah, harmonogram a nabídku EPC. Ještě nemáte projekt? Podívejte se na naše projekty RTB.
